A túlfeszültség, más néven tranziens feszültség, olyan pillanatnyi túlfeszültségre utal, amely meghaladja a normál üzemi feszültséget. A túlfeszültség lényegében egy intenzív impulzus, amely mindössze néhány milliomod másodpercen belül következik be. A túlfeszültségek lehetséges okai közé tartoznak a nehéz berendezések, a rövidzárlatok, a teljesítmény kapcsolása vagy a nagy motorok. A túlfeszültség-csökkentő eszközökkel felszerelt termékek hatékonyan képesek elnyelni a hirtelen nagy energiakitöréseket, megvédve a csatlakoztatott berendezéseket a sérülésektől.
Ⅱ,A túlfeszültségek jellemzői
A túlfeszültség időtartama rendkívül rövid, jellemzően mikroszekundumos skálán. Ha túlfeszültség lép fel, a feszültség és az áram amplitúdója meghaladja a normál érték kétszeresét. A bemenet gyors töltése miattszűrőkondenzátort helyez el, a csúcsáram sokkal nagyobb, mint az állandó{0}}állapotú bemeneti áram. A tápegységeknek korlátozniuk kell a váltakozó áramú kapcsolók, az egyenirányító hidak, a biztosítékok és az EMI-szűrő alkatrészek ellenállóképességét. Az ismételt kapcsolási ciklusok nem károsíthatják a tápegységet, és nem okozhatják a biztosíték kiolvadását AC bemeneti feszültség alatt.
Ⅲ,A villámlökések alapvető osztályozása (az IEC 61000-4-5 nemzetközi szabvány alapján)
A villámlökések elleni védelmi szintet elsősorban a nyitott-áramköri tesztfeszültség határozza meg, amely kulcsfontosságú indikátorként szolgál annak mérésére, hogy az elektronikus berendezések mennyire képesek ellenállni a pillanatnyi nagy-feszültségű behatásoknak. A specifikus szintek és a megfelelő feszültségek a következők:
|
Védelmi szint |
Nyitott-áramköri feszültség (kV) |
Tipikus alkalmazási forgatókönyvek |
|
1. szint |
0.5 |
Alacsony-kockázatú környezetek (pl. ellenőrzött laboratóriumok, jól-árnyékolt beltéri berendezések) |
|
2. szint |
1.0 |
Alacsony-kockázatú környezetek (pl. ellenőrzött laboratóriumok, jól-árnyékolt beltéri berendezések) |
|
3. szint |
2.0 |
Félig-kültéri/összetett beltéri környezetek (pl. kereskedelmi berendezések, ipari vezérlőeszközök nem-exponált területeken) |
|
4. szint |
3.0 |
Kültéri/magas{0}}kockázatú környezetek (pl. kültéri kommunikációs berendezések, ipari eszközök, amelyek közvetlenül ki vannak téve az elektromos hálózat ingadozásainak) |
|
X szint |
4.0 |
Speciális szélsőséges forgatókönyvek (pl. berendezések magas-feszültségű alállomások közelében, dedikált eszközök zivatarnak-veszélyes területeken) |
IV. Tápadapterekre vonatkozó általános villámtúlfeszültség-követelmények
Az ipari szabványok (IEC 61000-4-5) alapján a hálózati adapterekre vonatkozó villám-túlfeszültség-védelmi követelmények a különböző forgatókönyvek szerint változnak:
Alapvető beltéri forgatókönyvek (pl. általános háztartási töltők, irodai berendezések adapterei): Általában 1,0-2,5 kV-os védelem szükséges a kisebb hálózati ingadozások vagy a közvetett villáminterferenciák kezelésére.
Elsődleges túlfeszültség-védelemmel rendelkező forgatókönyvek (pl. kereskedelmi elektronikai eszközök, hálózati adapterek): 6 kV-os védelem szükséges ahhoz, hogy ellenálljon a közeli -közvetett villámcsapásoknak vagy erős hálózati zavaroknak.
Extrém speciális helyzetek (pl. kültéri bázisállomások, nagyfeszültségű területek közelében lévő berendezések): 10 kV-os vagy magasabb feszültségű, testreszabott védelmet igényelnek, ami a fő ipari követelményeken túlmutató, magas költségigényt jelent.
V. A Topow tápadapterek fő előnyei: A főbb szabványok felülmúlása teljes-Scenario High védelemmel

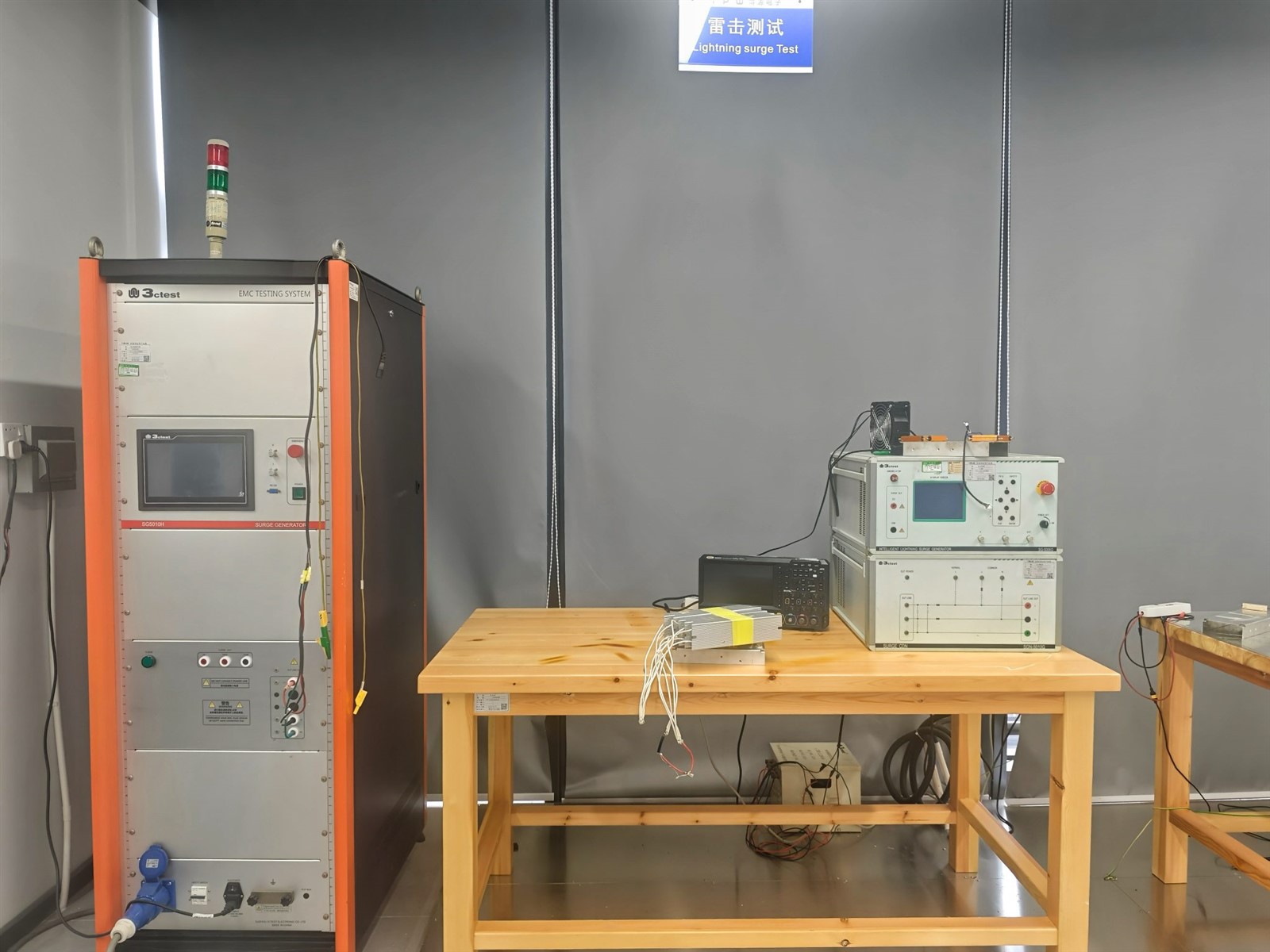

Shenzhen Topow Electronics Co., Ltda hálózati adapterek kutatás-fejlesztésére és gyártására specializálódott, betartva a szigorú minőségi előírásokat. Minden termék átfogó megbízhatósági vizsgálaton esik át, beleértve az IEC/EN 61000-4-5 (túlfeszültség-tűrőképesség 4/6 kV), ellenáll a feszültségnek, a szigetelésnek és a hőciklusnak, biztosítva a biztonságukat és stabilitásukat különféle összetett elektromos környezetben.
- 4 kV-os védelem: Könnyedén kezeli a kültéri és a magas kockázatú{1}}ipari környezeteket
Az iparág legtöbb termékének 2,0-2,5 kV-os védelmi határához képest termékeink 4 kV-os képessége közvetlenül megfelel a nagy-frekvenciás, magas kockázatú forgatókönyvek igényeinek, mint például a kültéri berendezések (pl. kültéri kijelzők, töltőállomások) és az ipari vezérlőeszközök. Ez a legtöbb régióban hatékonyan mérsékli a közvetett villámcsapásokat, jelentősen csökkentve a túlfeszültség okozta meghibásodások arányát.
- 6 kV-os védelem: Minden-az-egyben megoldás az „Adapter + külső túlfeszültségvédő” beállítások helyettesítésére
A főáramú 6 kV-os védelem gyakran az "adapter + külső túlfeszültség-védő (SPD)" kombinációján alapul, ami növeli a költségeket, bonyolítja a telepítést, és kompatibilitási problémák miatt csökkentheti a védelem hatékonyságát. Termékeink beépített-6kV-os, erősen integrált védelmi áramköröket tartalmaznak, így nincs szükség további alkatrészekre. Közvetlenül alkalmazhatók kereskedelmi szervertermekben, hálózati kommunikációs berendezésekben és polgári eszközökben zivatarnak kitett helyeken, költségmegtakarítást és a rendszer megbízhatóságának növelését eredményezve.
- Széles forgatókönyv-kompatibilitás: Iparitól kereskedelmiig, nincs szükség több-specifikáció kiválasztására
A legtöbb gyártó külön modelleket ír elő a 2,5 kV-os (háztartási), 4 kV-os (ipari) és 6 kV-os (kereskedelmi) védelemhez, így a vásárlók több specifikációt is raktároznak. Termékeink 4kV-6kV védelmi tartományt fednek le, egyetlen modellel, amely megfelel minden forgatókönyvnek az ipari kültéritől a kereskedelmi magas szintű védelemig, leegyszerűsítve az ellátási lánc kezelését és csökkentve a készletterhelést.
- Kiváló stabilitás: kiegyensúlyozott kialakítás a magas védelemért és az alacsony hamis triggerelésért
Egyes magas védelmi{0}}termékek azzal a problémával szembesülnek, hogy "magasabb védelmi feszültség normál körülmények között téves kioldáshoz vezet", ami megzavarja az eszköz működését. A dedikált túlfeszültség-érzékelő chipek és a több-szintű védelmi áramkör kialakításának köszönhetően termékeink 4kV-6kV magas védelmet biztosítanak, miközben biztosítják a normál hálózati ingadozások „nulla téves megítélését”, kiegyenlítő védelmi teljesítményt és működési stabilitást.
