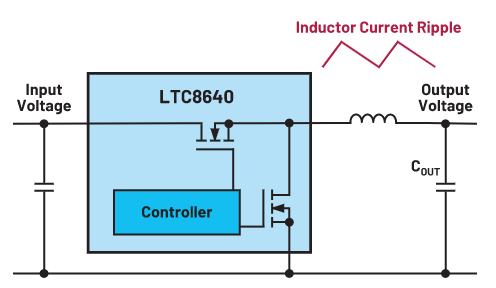

1. Kapcsolóeszközök kapcsolási műveletei: A kapcsolóeszközök (például MOSFET-ek, IGBT-k) be- és kikapcsolása egy kapcsoló tápegységen belül nagy{1}}frekvenciás feszültség- és áramváltozásokat generál. Ezeket a változásokat a tápegység kimenete továbbítja, hullámzást képezve. Minél nagyobb a kapcsolási frekvencia, annál nagyobb a hullámosság frekvenciája.
2. A kimeneti szűrőkondenzátor ESR és ESL: A kimeneti szűrőkondenzátor egyenértékű soros ellenállása (ESR) és egyenértékű soros induktivitása (ESL) feszültségingadozást okoz a kondenzátor töltési és kisütési folyamatai során, ezáltal hullámzást kelt. A nagyobb ESR és ESL értékek nagyobb hullámzást eredményeznek.
3. Bemeneti feszültség ingadozása: A bemeneti feszültség ingadozása a kapcsolóüzemű tápegység átviteli funkcióján keresztül befolyásolja a kimeneti feszültséget, ami hullámzást okoz a kimeneti feszültségben. A bemeneti feszültség ingadozása a hálózat változásaiból vagy más terhelések változásából eredhet.
4. Terhelési áram változása: A terhelési áram gyors változásai miatt a kimeneti szűrőkondenzátor gyorsabban töltődik és kisül, ami fokozott hullámzást eredményez. Minél gyorsabban változik a terhelési áram, annál nagyobb a hullámosság.
5. Elektromágneses interferencia (EMI): A kapcsolóüzemű tápegységek működés közben elektromágneses interferenciát keltenek. Ez az interferencia a tápegység kimenetén keresztül továbbítható, hullámzást képezve. Az EMI forrásai közé tartozik az eszközök kapcsolási hatása és a transzformátorok szivárgási induktivitása.
6. Vezérlőhurok instabilitása: Ha a kapcsolóüzemű tápegység vezérlőköre nem megfelelően van kialakítva, az rezgéseket vagy ingadozásokat okozhat a kimeneti feszültségben, ami hullámzásként nyilvánul meg. A vezérlőhurok instabilitása a visszacsatoló hálózat késéséből vagy a kompenzációs hálózat helytelen kialakításából eredhet.
Módszerek a kapcsolóüzemű tápegység hullámzásának csökkentésére
1. A meghajtó áramkör optimalizálása kapcsolóeszközökhöz: A kapcsolóeszközök meghajtó áramkörének optimalizálásával a kapcsolási veszteségek és a kapcsolási idők csökkenthetők, ezáltal csökkenthető a hullámosság.
2. Válassza ki az alacsony ESR és alacsony ESL szűrőkondenzátorokat: Az alacsony ESR és alacsony ESL szűrőkondenzátorok kiválasztása csökkenti a kondenzátor töltési és kisütési folyamatai során keletkező feszültségingadozásokat, így minimalizálja a hullámosságot.
3. Növelje a kimeneti szűrőkondenzátor kapacitását: A kimeneti szűrőkondenzátor kapacitásának növelése segít a kimeneti feszültség ingadozásainak csillapításában, ezáltal csökkentve a hullámzást.
4. Használjon LC-szűrőt: LC-szűrő hozzáadása a kimenethez tovább csillapíthatja a nagy-frekvenciás hullámzást, csökkentve a kimeneti feszültség hullámzását.
5. A vezérlőhurok kialakításának optimalizálása: A vezérlőkör kialakításának optimalizálásával javul a vezérlőkör stabilitása és válaszsebessége, ami csökkenti a kimeneti feszültség ingadozásait és a hullámosságot.
6. Árnyékolás és szűrő EMI: Az EMI árnyékolási és szűrési technikáinak megvalósítása csökkenti az elektromágneses interferencia hatását a kimeneti feszültségre, ezáltal minimálisra csökkenti a hullámzást.
